底貼り用グルアーの入門機！
「半自動底貼り・サイド貼り機」の国内納入実績ナンバー1の
三慶精機製作所のグルーメイトボトムを浅岡鉄工所が引き継ぎました。
作業工程

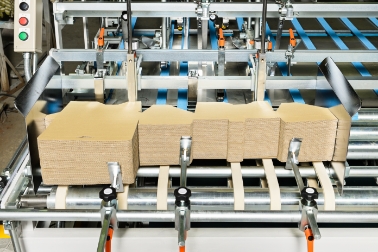

①シートを積載する

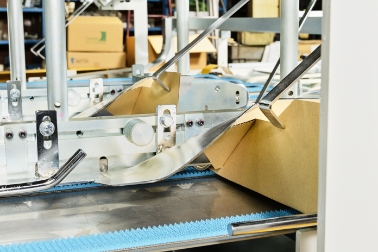

②2面・4面のフラップを起こす

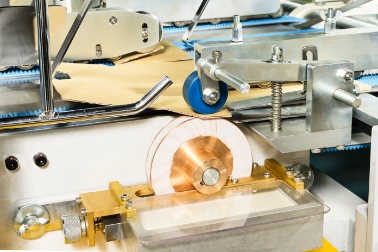

③サイドの糊付をする

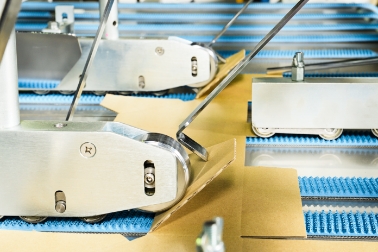

④1面と3面のフラップを起こして逆折りをする

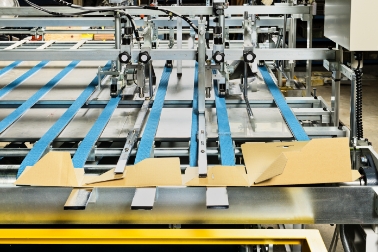

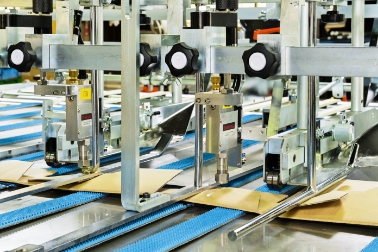

⑤ノズルで底糊を付ける
⑥センサーで止まる

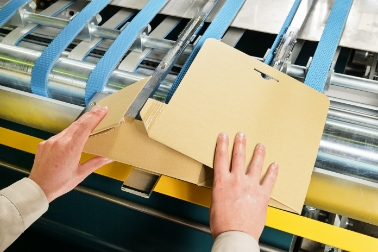

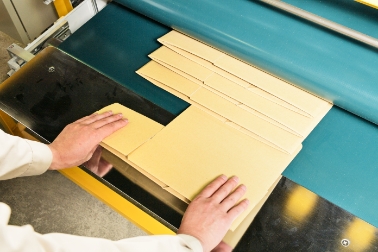

⑦手で折り込む
⑧圧着コンベアーに差し込む

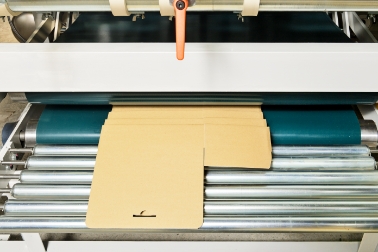

⑨圧着された製品は給紙部の下に排出される
特長
- 多品種小ロット生産に最適
- 未経験者でもセットアップが簡単
- 板紙から段ボールまで可能
- 手折りの為、確実なギャップコントロールが可能
- 省スペースでも無理なく設置
- キャスター付で移動も可能
- 底糊付けはノズル塗布方式を採用
- 糊吐出コントロールはタッチパネルで可能
- 給紙搬送ベルト・圧着ベルトはそれぞれインバーターで速度調整可能
製函寸法

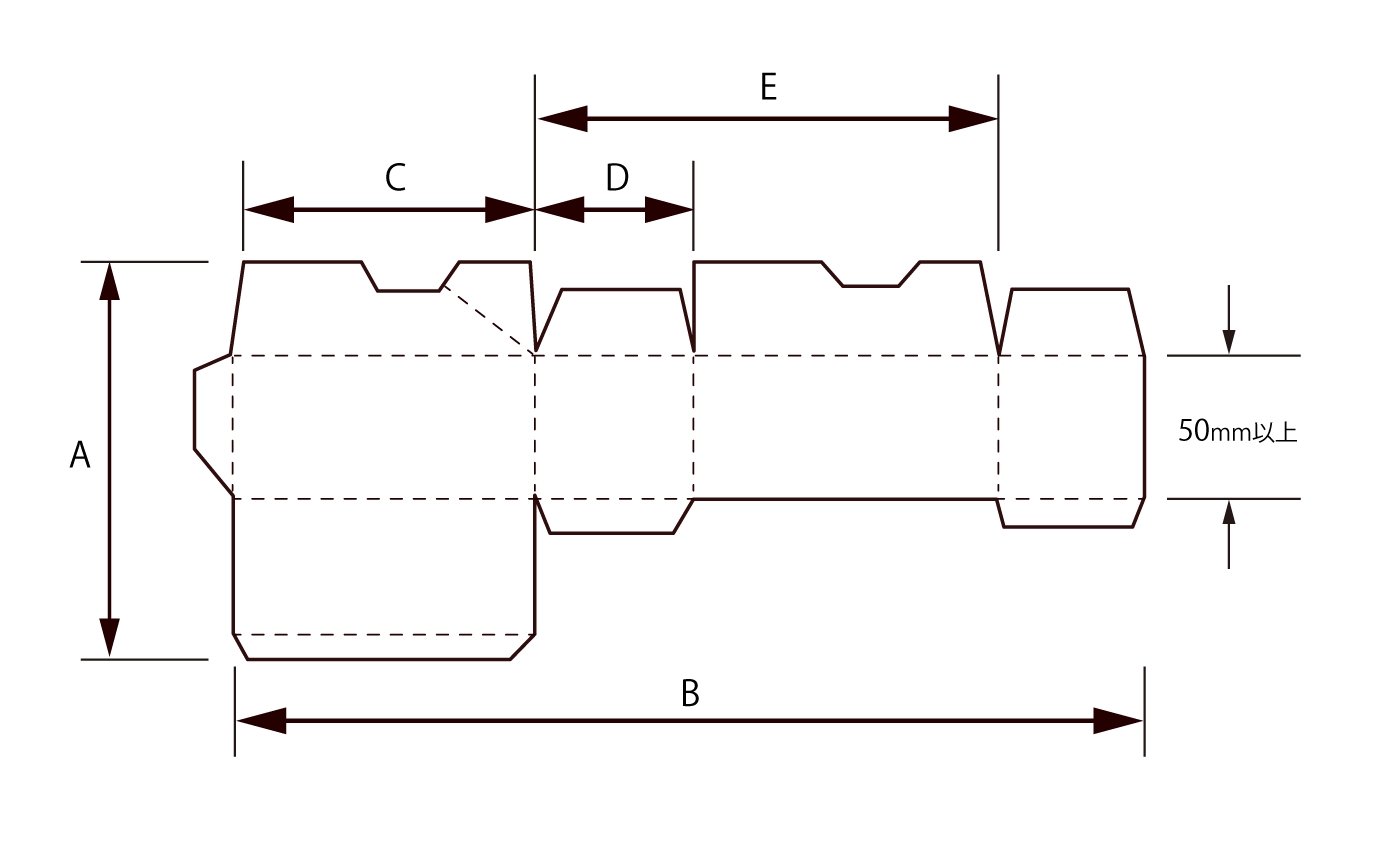

底貼
| A | B | C | D | E | |||||
|---|---|---|---|---|---|---|---|---|---|
| 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 |
| 1000 | 250 | 1800 | 380 | 450 | 100 | 450 | 90 | 900 | 190 |

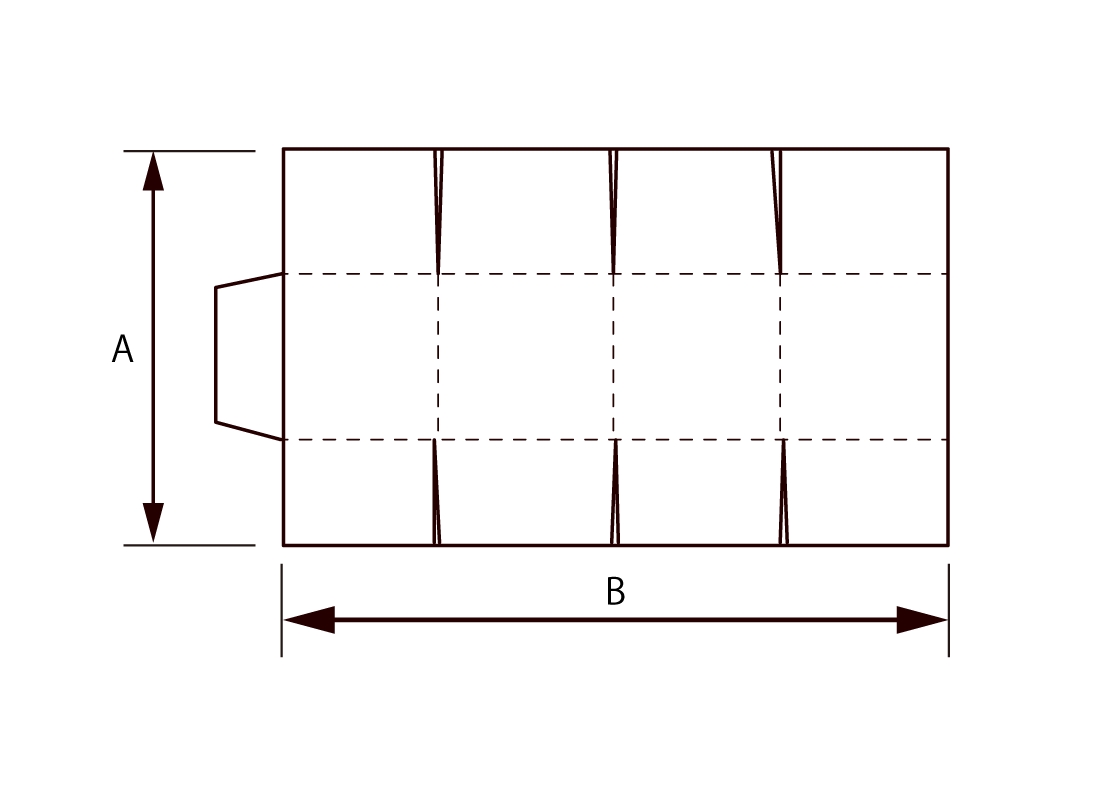

サイド貼
| A | B | ||
|---|---|---|---|
| 最大 | 最小 | 最大 | 最小 |
| 1000 | 150 | 1800 | 150 |
| 機械寸法 | [長さ]2.9m [幅]2.1m [高さ]1.9m |
|---|---|
| 重量 | 1.5t |
| 動力 | 3相／200v・0.75kw（2台）・0.4kw（1台） |
