半自動平盤打抜機 LP-1700型

HOME > メディア > 半自動平盤打抜機 LP-1700型
  • LINEで送る
  • このエントリーをはてなブックマークに追加

半自動機でありながら、自動給紙でも簡単に使えるスグレモノ!



LP-1700

自動給紙使用時はEZ-FEEDERは打抜部に最接近、エアー吸着よりシートを持ち上げて給紙。

LP-1700

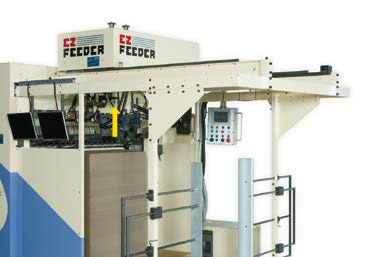

手差し仕様に切替える時は、エアー吸着ダクトを最上部位置まで持上げる。

LP-1700

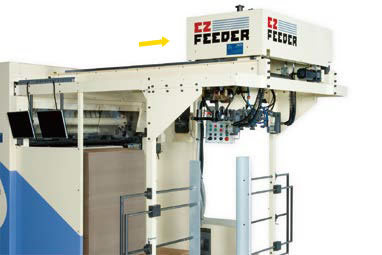

そのままEZ-FEEDERを最前部まで移動、ロック状態にして、オペレーターの作業スペースを確保。

LP-1700

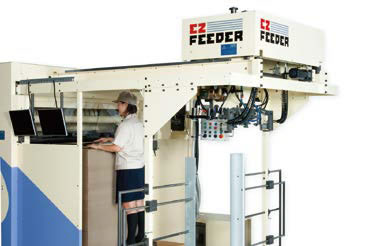

ガイド、安全カバーなどによりオペレーターの安全性が確保されたのち作業を開始。

LP-1700

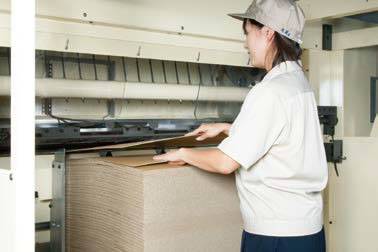

これまでの半自動機と同様、未経験のオペレーターでも容易に手差しを行える。



仕様

スクロールしてご覧いただけます。

項目 LP-1700 LP-2100 LP-2500
最大用紙寸法 1,700×1,200mm 2,100×1,500mm 2,500×1,700mm
最小用紙寸法 650×500mm 1,100×850mm 1,200×800mm
(手差しの場合) 400×400mm 同上 同上
最大打抜寸法 1,690×1,180mm 2,090×1,480mm 2,490×1,680mm
木型固定方式 クランプ式 チェース式
シート搬送  スパイクピン
最高打抜速度  3,000枚/分  2,000枚/分
最大打抜圧 400tons 500tons
機械重量 30tons 42tons 55tons
用紙種類 E段、B段、C段、A段、AB段
カストリ部  上:オス型 中:メス型 下:専用ピン
排紙部払い落とし  払い落とし木型使用しグリッパーマージン落とし可能
電気容量 38kw(メインモーター15kw) 40kw(メインモーター22kw) 55kw(メインモーター30kw)

※仕様、デザイン、寸法等は規格改善のため予告なく変更させていただくことがあります。
